Хочу поднять новую и сложную для меня тему радиооборудования советских танков, радиостанций, переговорных устройств, телефонов, микрофонов и связь всего этого с танковыми шлемами.
Материала на эту тему мало и буду признателен за любую помощь.
Хотя поблагодарить создателей Радиомузея (http://www.rkk-museum.ru), которые немного упростили мне задачу, выложив в сети интернет некоторые документы и фотографии радиостанций, все это я ниже буду использовать.

Первой советской танковой радиостанцией стала 71-ТК, разработанная в начале 30-х гг., выпускавшаяся в нескольких модификациях 71-ТК-1, 71-ТК-3. В годы Великой Отечественной войны их сменили радиостанции 9-Р, 10-Р и 12-Р, у которых тоже была масса модификаций. После войны основной радиостанцией БТМВ стала 10-Р в модификации 10-РТ. Потом появилась Р-113 и т.д.
Вместе с радиостанцией и самостоятельно в танках использовались танковые переговорные устройства ТПУ различных модификаций.
Головные телефоны, а затем и ларингофоны традиционно крепились на танковые шлемы, составляя вместе т.н. "шлемофоны".

_________________
С уважением Евгений Дриг.
http://pogoni8.wix.com/pogoni


Вернуться к началу
 Профиль

 Заголовок сообщения: Радиостанция 71-ТК
СообщениеДобавлено: 24 ноя 2013, 21:09
Не в сети
Аватара пользователя

Зарегистрирован: 27 окт 2013, 13:16
Сообщения: 1826
71-ТК

В начале 30-х гг. в НИИС РККА инженерами Марышевым и Беловым была разработана танковая радиостанция типа 71ТК. Это был первый тип отечественной танковой радиостанции. Приемник этой радиостанции был первым приемником супергетеродинного типа в войсковой аппаратуре.
Существовало несколько типов радиостанций - 71-ТК-1, 71-ТК-3...
В комплект радиостанции входили: две пары заделанных в шлемы головных телефонов, два микрофона, телеграфный ключ.

Вид передатчика 71-ТК-1. В левом нижнем углу розетки микрофона и ключа.
Вложение:
71ТК1.jpg [ 42.36 КБ | Просмотров: 10452 ]


Передатчик 71-ТК-3. Аналогичные розетки микрофона и ключа.
Вложение:
71ТК_перед.jpg [ 45.83 КБ | Просмотров: 10452 ]

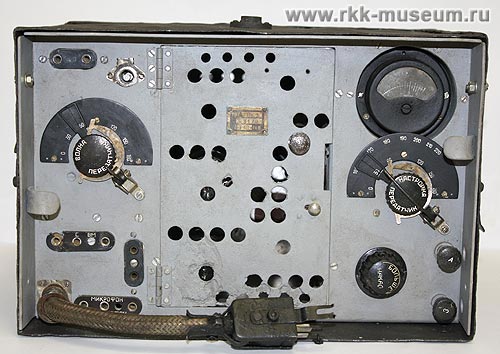

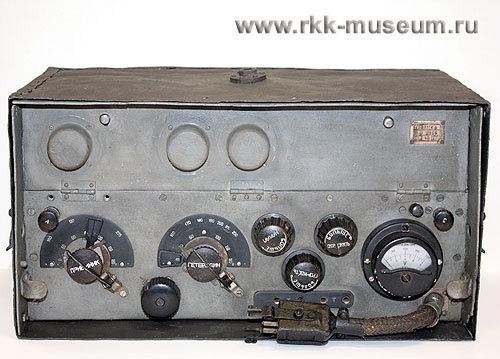

Приемник 71-ТК-3. Внизу посередине розетка для двух телефонных вилок (или для одной, но тогда в центральные).
Вложение:
71ТК_прием.jpg [ 41.4 КБ | Просмотров: 10452 ]


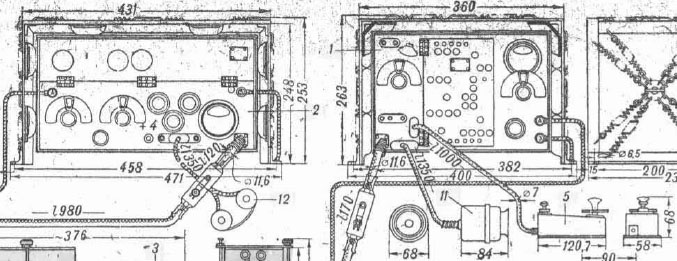

Схема радиостанции 71-ТК-3. Слева приемник, справа - передатчик. Видно, куда втыкаются вилки головных телефонов, куда - микрофона и ключа.
Вложение:
71ТК3.jpg [ 95.67 КБ | Просмотров: 10452 ]

_________________
С уважением Евгений Дриг.
http://pogoni8.wix.com/pogoni


Вернуться к началу
 Профиль

СообщениеДобавлено: 24 ноя 2013, 21:23
Не в сети
Аватара пользователя

Зарегистрирован: 27 окт 2013, 13:16
Сообщения: 1826
Для работы с радиостанцией 71-ТК использовались головные телефоны (тип?), которые монтировались в специальных клапанах танковых шлемов. Основной моделью шлема был изготавливаемый по ТУ № 213 от 11.02.37 г. Эти шлемы шили до начала 50-х гг.

Вложение:
005.jpg [ 121.86 КБ | Просмотров: 10452 ]


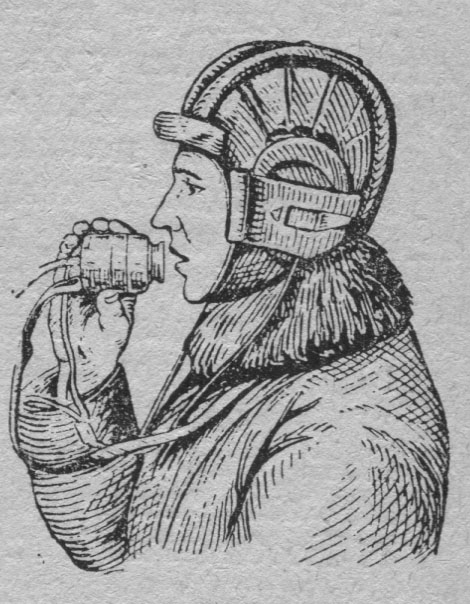

Передача велась или микрофоном или телеграфным ключом.

Вложение:
микрофон 71ТК.jpg
микрофон 71ТК.jpg [ 116.29 КБ | Просмотров: 10452 ]

_________________
С уважением Евгений Дриг.
http://pogoni8.wix.com/pogoni


Вернуться к началу
 Профиль

СообщениеДобавлено: 24 ноя 2013, 22:09
Не в сети
Аватара пользователя

Зарегистрирован: 27 окт 2013, 13:16
Сообщения: 1826
К 1940 г. коллективы во главе с Сапожниковым и Финком создали опытные образцы танковых радиостанций: 9Р, 9РМ, 10Р, КРСТБ, в которых была применена кварцевая стабилизация частоты.
В этих радиостанциях отсутствовал специальный микрофон, как в 71-ТК, а телефонная передача осуществлялась посредством ларингофонов.

9-Р
Радиостанция предназначалась для средних танков, САУ и бронемашин. Телеграфная работа в 9Р не предусматривалась.
Радиостанция была рассчитана на работу с танковыми переговорными устройствами ТПУ-Ф, ТПУ-бис и ТПУ-Р.
В комплект радиостанции 9Р обр.1941 г. входили приемник РСИ-4Т (по типу авиационного), передатчик, шлемофон и т.д.
С 1943 г. вместо 9Р выпускалась модернизированная радиостанция 9РМ, также рассчитанная на питание от сети 12В.
В 1944 г. радиостанцию 9РМ заменила более совершенна радиостанция 9РС. Радиостанция 9-РС приемо-передающая, работала на телефоне и телеграфе. Приемник радиостанции типа РСИ-4Т. Мог работать в комплекте с танковым переговорным устройством ТПУ-бис-Ф.
В комплект гарнитуры танкистского шлемофона радиостанции 9РС входили (из наставления по РС 1946 г.): телефоны ТА-2, ларингофоны ЛА-3, шнур с разъемной колодкой, оканчивающийся двух и трехштырьковыми вилками. При работе с радиостанцией через ТПУ обе вилки подключались к ТПУ, а без ТПУ - вилки включались в соответствующие разъемы на правой боковой стенке радиостанции.
Согласно наставлению на СУ-100, радиооборудование включало в себя радиостанцию 9РС (или на первых выпусках 9РМ) и ТПУ-3-бис-Ф, в комплект последнего входила 3 шлемофона.

Радиостанции 9-Р и 9-РМ устанавливались на танках Т-34-76, радиостанции 9-РС - на танках Т-34-85 и Т-44, а также на САУ на их базе.

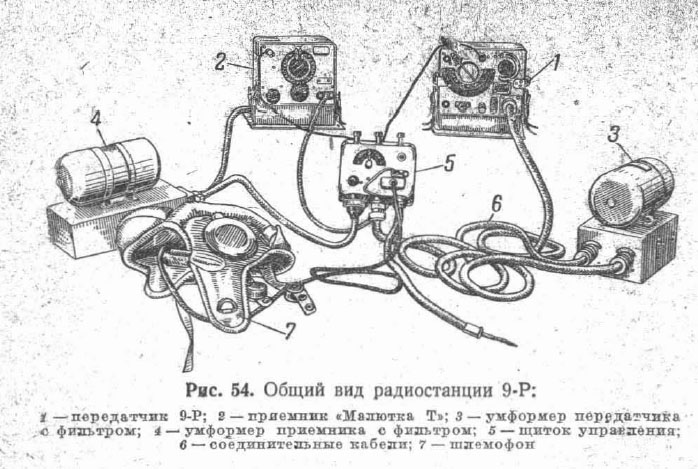

Общий вид радиостанции 9-Р со шлемофоном радиста в комплекте. Обратите внимание на чашки головных телефонов и соединительную разъемную колодку круглого сечения.

Вложение:
9Р.jpg [ 262.98 КБ | Просмотров: 10452 ]

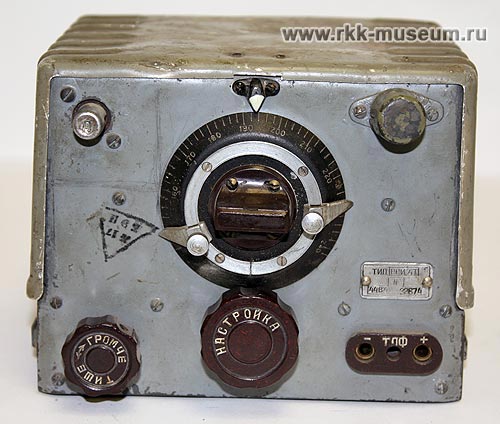

Приемник РСИ-4Т, розетка под двухштырьковую вилку.

Вложение:
РСИ4Т.jpg [ 46.41 КБ | Просмотров: 10452 ]


То же самое, но не фото, а схема. Схема упрощенная, - провод от телефонов не имеет соединительной колодки и имеет всего одну вилку.

Вложение:
9Р_2.jpg [ 126.35 КБ | Просмотров: 10452 ]

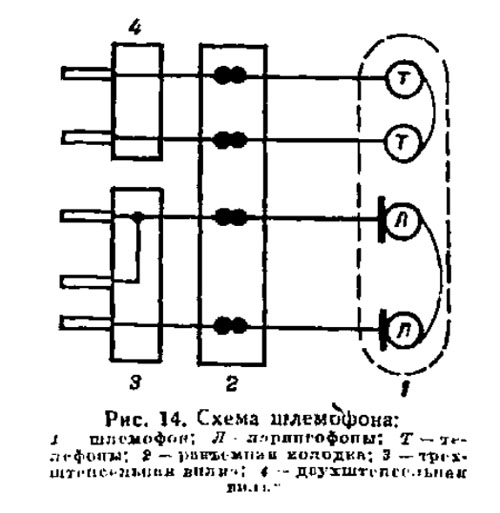

Схема шлемофона. Видно, что всего две вилки, у ларингофонов - трехштырьковая, у телефонов - двухштырьковая.

Вложение:
9РС схема шлемофона.jpg
9РС схема шлемофона.jpg [ 84.27 КБ | Просмотров: 10452 ]

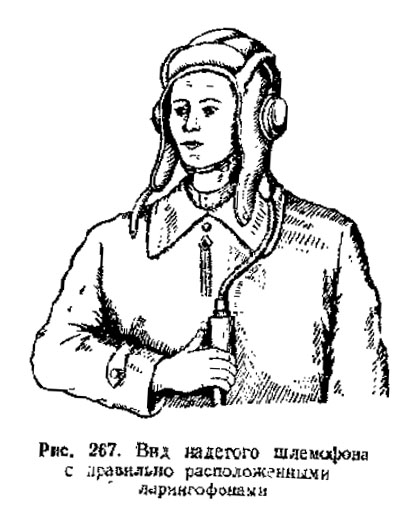

Как правильно закреплять ларингофоны

Вложение:
9РС ларингофоны.jpg
9РС ларингофоны.jpg [ 82.86 КБ | Просмотров: 10452 ]

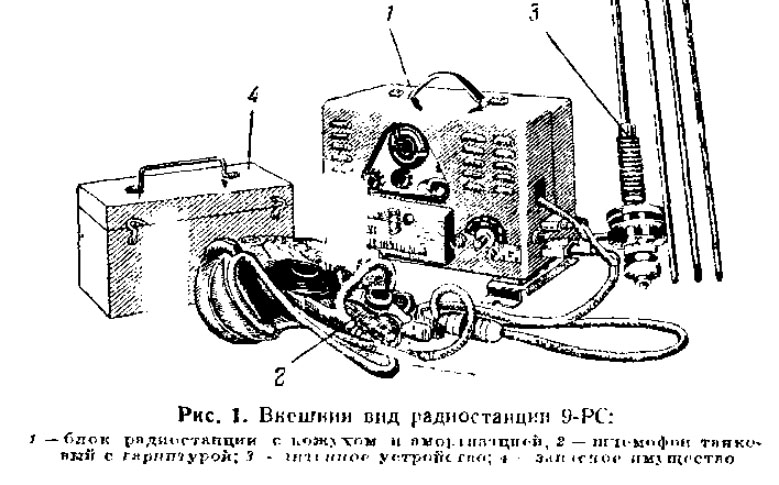

Рисунок радиостанции 9-РС, без использования ТПУ. Видно, что обе вилки шлемофона воткнуты в розетки в правой стенке корпуса радиостанции.

Вложение:
9РС.jpg [ 135.57 КБ | Просмотров: 10452 ]

_________________
С уважением Евгений Дриг.
http://pogoni8.wix.com/pogoni


Вернуться к началу
 Профиль

СообщениеДобавлено: 24 ноя 2013, 22:19
Не в сети
Аватара пользователя

Зарегистрирован: 27 окт 2013, 13:16
Сообщения: 1826

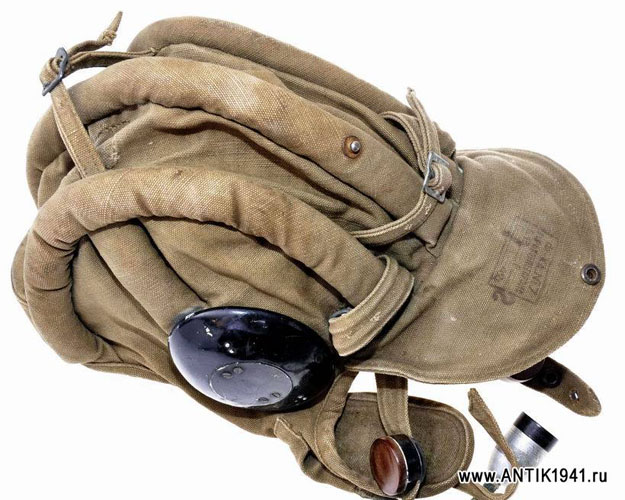

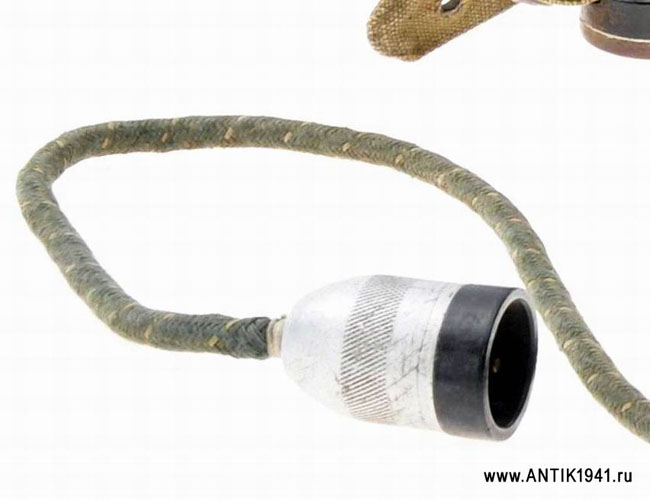

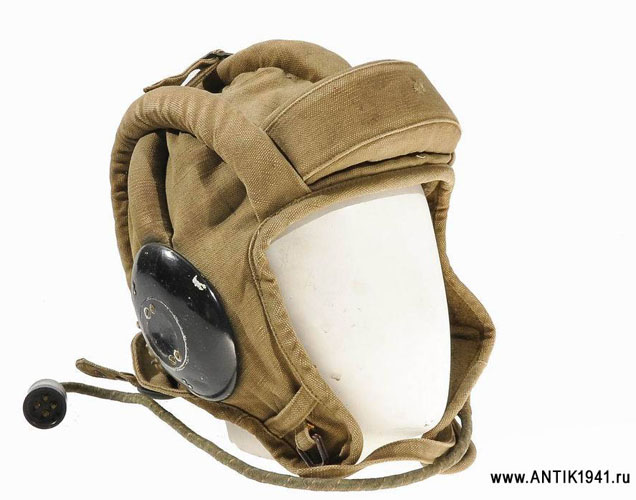

Шлемофон для использования с радиостанцией 9-РС(?), продающийся в одном из интернет-магазинов. Видны овальные чашки телефонов и ларингофоны. Провод заканчивается верхней частью круглой соединительной колодки.

Вложение:
телефоны овалы 1.JPG
телефоны овалы 1.JPG [ 82.21 КБ | Просмотров: 10452 ]


Вложение:
телефоны овалы ларингофон.jpg
телефоны овалы ларингофон.jpg [ 115.27 КБ | Просмотров: 10452 ]


Вложение:
телефоны овалы разъем.jpg
телефоны овалы разъем.jpg [ 59.66 КБ | Просмотров: 10452 ]

_________________
С уважением Евгений Дриг.
http://pogoni8.wix.com/pogoni


Вернуться к началу
 Профиль

СообщениеДобавлено: 24 ноя 2013, 22:23
Не в сети
Аватара пользователя

Зарегистрирован: 27 окт 2013, 13:16
Сообщения: 1826
У сидящего крайним слева и стоящего крайним справа на шлемофонах - овальные чашки головных телефонов. Обратите внимание на круглые соединительные колодки.

Вложение:
102.jpg [ 96.77 КБ | Просмотров: 10452 ]


Танкист в шлемофоне с овальными чашками телефонов и такой же соединительной колодкой.

Вложение:
370.jpg [ 43.76 КБ | Просмотров: 10452 ]


Член экипажа СУ-76 в шлемофоне, судя по всему для 9-Р.

Вложение:
748.jpg [ 80.79 КБ | Просмотров: 10452 ]


Вот у этого танкиста, похоже, гарнитура для подключению к 9-Р в полном сборе.

Вложение:
131.jpg [ 48.06 КБ | Просмотров: 10438 ]

_________________
С уважением Евгений Дриг.
http://pogoni8.wix.com/pogoni


Вернуться к началу
 Профиль

СообщениеДобавлено: 24 ноя 2013, 22:35
Не в сети
Аватара пользователя

Зарегистрирован: 27 окт 2013, 13:16
Сообщения: 1826
Хотя не исключено, что это другая радиостанция. Для СУ-76 предназначались различные варианты радиостанции 12-Р (12-РТ-3 и 12-РТМ).

12-РТ
В 1942 году на базе пехотных радиостанций 12-РП выпускались танковые радиостанции 12-РТ.

Сохранившаяся радиостанция 12-Р.

Вложение:
12Р.jpg [ 28.17 КБ | Просмотров: 10452 ]

_________________
С уважением Евгений Дриг.
http://pogoni8.wix.com/pogoni


Вернуться к началу
 Профиль

СообщениеДобавлено: 24 ноя 2013, 23:13
Не в сети
Аватара пользователя

Зарегистрирован: 27 окт 2013, 13:16
Сообщения: 1826
10-Р (КРСТБ)

Танковая приемо-передающая, телефонно-телеграфная радиостанция 10Р, работающая лишь на частотах, стабилизованных кварцами, предназначалась для двусторонней связи бронеобъектов (тяжелых танков).
Работа телефоном была возможна также через танковые переговорные устройства типа ТПУ-Р и ТПУ-бис.
Переход с приема на передачу производился с помощью нагрудного переключателя на шнуре ларингофонно-телефонной гарнитуры.
В комплект радиостанции кроме всего прочего входили: шлемофон с ларингофонно-телефонной гарнитурой, телеграфный ключ и запасное имущество.
Шлемофон радиостанции 10Р имел трехполюсную вилку и однополюсную вилку на шнуре, однополюсная вилка включалась в отдельное гнездо на панели передатчика.
Усовершенствованным вариантом 10-Р стала радиостанция 10-РК, созданная в 1943 г. Радиостанция 10-РК устанавливалась на тяжелые танки ИС-1, ИС-2 и ИС-3 и питалась от бортовой сети 12В. К концу войны была разработана и запущена в серию радиостанция 10-РК-26, работающая от сети 26В.
В 1947 г. радиостанция типа 10-РК подверглась модернизации с присвоением индекса 10РТ (10РТ-12, 10РТ-26).

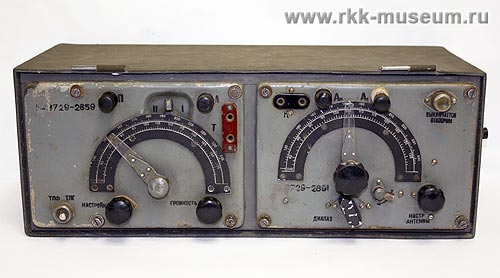

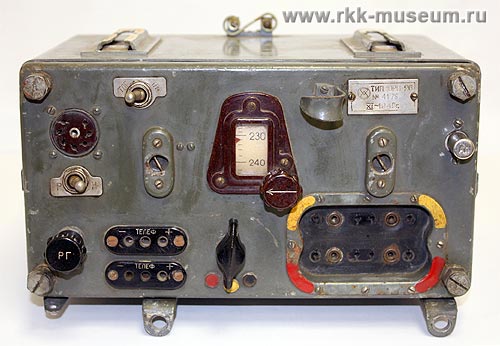

Приемник радиостанции 10-РК. В левом нижнем углу розетки для телефонов.

Вложение:
10РК26_прием.jpg [ 38.34 КБ | Просмотров: 10451 ]

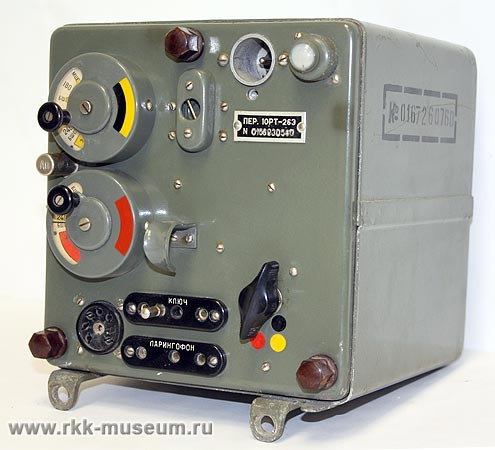

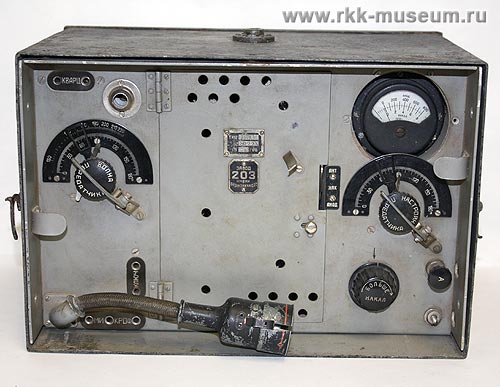

Передатчик 10-РТ. Внизу посередине розетки для телеграфного ключа и ларингофонов.

Вложение:
10РК26_перед.jpg [ 37.42 КБ | Просмотров: 10451 ]

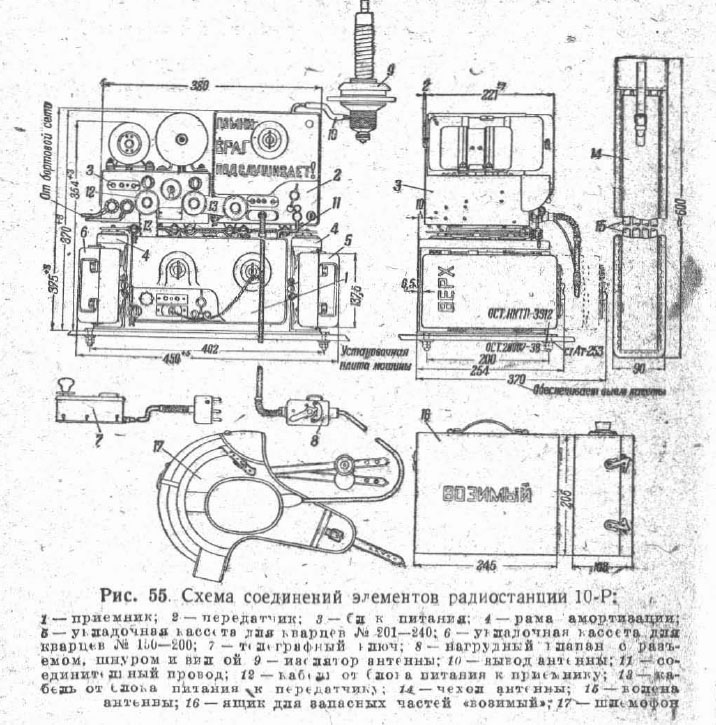

Схема радиостанции 10-Р.
Видно, что провод шлемофона оканчивается двумя вилками - вверху в передатчик от ларингофонов, внизу - в приемник от телефонов.

Вложение:
10Р.jpg [ 188.33 КБ | Просмотров: 10451 ]

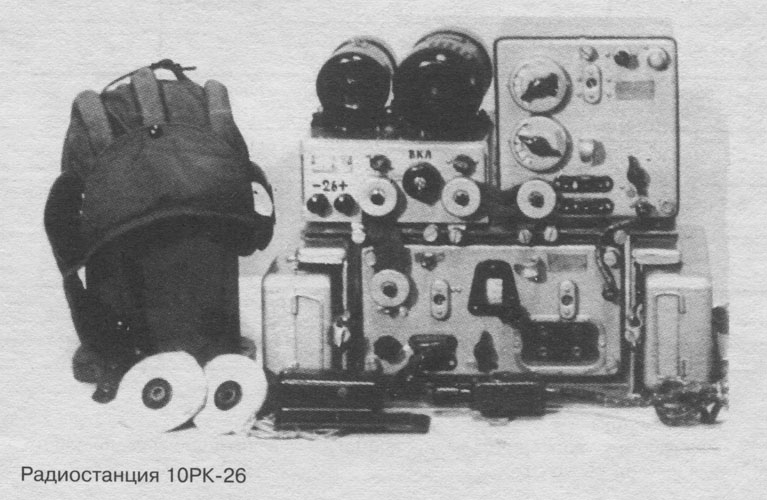

Радиостанция 10-РК26

Вложение:
10РК26.jpg [ 106.16 КБ | Просмотров: 10445 ]

_________________
С уважением Евгений Дриг.
http://pogoni8.wix.com/pogoni


Вернуться к началу
 Профиль

СообщениеДобавлено: 24 ноя 2013, 23:15
Не в сети
Аватара пользователя

Зарегистрирован: 27 окт 2013, 13:16
Сообщения: 1826
ТПУ

Танковые переговорные устройства представляли собой системы внутританковой телефонной связи с оптическим вызовом, предназначенные для связи членов экипажа между собой, а также для работы на радиостанции.
Переговорные устройства с приставкой "Р", например, ТПУ-3Р (на трех абонентов) имели в своем комплекте аппарат радиста, приспособленный для совместной работы с танковой радиостанцией типа 71-ТК-3, 9-Р или 10-Р. Кроме того, в этих комплектах имелся аппарат командира машины, допускавший работу по радио. ТПУ с приставкой "Л" к радиостанции не подключались.
ТПУ работали при помощи микрофона с кнопкой (типа МА) и телефонов ("Авио").

Механик-водитель Т-34 в шлемофоне с круглыми головными телефонами, заканчивающимися сразу вилкой (количество штырьков не видно, вероятно два). Судя по всему для подключения к ТПУ.

Вложение:
189.jpg [ 70.93 КБ | Просмотров: 10450 ]


Еще один танкист с гарнитурой для подключения к ТПУ.

Вложение:
472.jpg [ 44.16 КБ | Просмотров: 10448 ]


Из-за неудобства работы с микрофонами ТПУ-Р и ТПУ-Л были заменены ТПУ-бис, работающими с помощью ларингофонов, заделанных в шлемофон. Переговорные устройства ТПУ-бис могли работать совместно с радиостанциями 9Р и 10Р, но не 71-ТК.

С 1943 г. выпускалось модернизированное переговорное устройство ТПУ-бис-Ф, внешне не отличавшееся от ТПУ-бис, основное отличие - в фоническом сигнале вызова. Для танков ИС предназначалось ТПУ-4-бис и ТПУ-4-бис-Ф, для Т-34 и Т-44 - ТПУ-Ф и ТПУ-3-бис-Ф, состоявшие из усилителя переговорного устройства, трех или четырех абонентских аппаратов, шлемофонов с ларингофонами типа ЛТ-2 и телефонами ТТ.

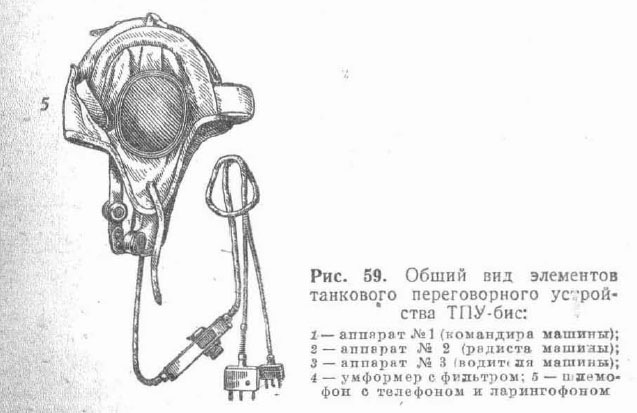

Схема шлемофона с гарнитурой для ТПУ-бис. Замечу, что во всех наставлениях шлемофоны упорно рисуют с овальными клапанами телефонов.

Вложение:
ТПУ бис.jpg
ТПУ бис.jpg [ 76.92 КБ | Просмотров: 10450 ]

_________________
С уважением Евгений Дриг.
http://pogoni8.wix.com/pogoni


Вернуться к началу
 Профиль

СообщениеДобавлено: 24 ноя 2013, 23:16
Не в сети
Аватара пользователя

Зарегистрирован: 27 окт 2013, 13:16
Сообщения: 1826
Радиостанция 10РК-12 была рассчитана на работу непосредственно через шлемофон радиста и переговорные устройства ТПУ-Бис, ТПУ-Ф и ТПУ-3Р
Работа на радиостанции 10РК-26 велась непосредственно через шлемофон радиста и переговорное устройство ТПУ-Бис-Ф.
Радиостанции 10РТ-12 (10РТ-26,10РТ-26Э) использовалась совместно с танковыми переговорными устройствами ТПУ-4Бис-Ф-26 и ТПУ-47.

Схема совмещения ТПУ и радиостанции 10-Р.
Шлемофон радиста имеет двухштырьковую вилку для подключения к ТПУ и трехштырьковой вилкой подключался микрофон.
Сам аппарат радиста ТПУ соединялось двухштырьковой вилкой с розеткой телефонов РС и двумя вилками (одноштырьковой - с розеткой ларингофонов и трехшпеньковой - с питанием ТПУ на 10-Р).

Вложение:
ТПУ и 10Р.jpg
ТПУ и 10Р.jpg [ 103.78 КБ | Просмотров: 10450 ]

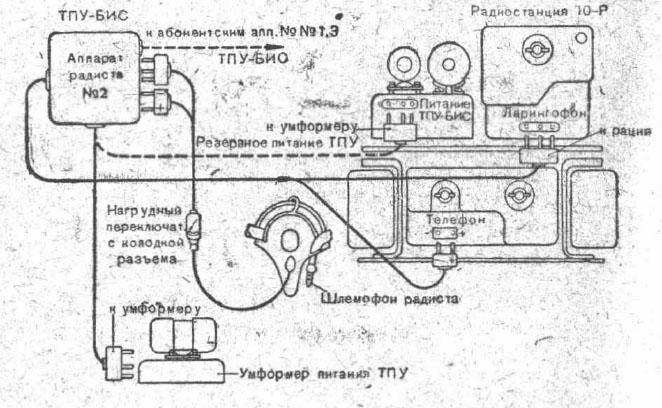

Схема совмещения ТПУ-бис и радиостанции 10-Р.
Шлемофон радиста соединялся двумя вилками (двух и трехшпеньковой) с аппаратом № 2 ТПУ. Аппарат радиста в ТПУ-бис в отличие от ТПУ соединялся с розеткой ларингофонов 10-Р трехштырьковой вилкой.

Вложение:
ТПУ бис и 10Р.jpg
ТПУ бис и 10Р.jpg [ 109.99 КБ | Просмотров: 10450 ]

_________________
С уважением Евгений Дриг.
http://pogoni8.wix.com/pogoni


Вернуться к началу
 Профиль

СообщениеДобавлено: 24 ноя 2013, 23:34
Не в сети
Аватара пользователя

Зарегистрирован: 27 окт 2013, 13:16
Сообщения: 1826
Головные телефоны

Для слухового приема телефонной и телеграфной работы на военных радиостанциях применялись высокоомные телефоны различных типов, которые отличались между собой внешним оформлением, чувствительностью и весом.
Наиболее распространенными были телефоны типа ТГШ (Авио).

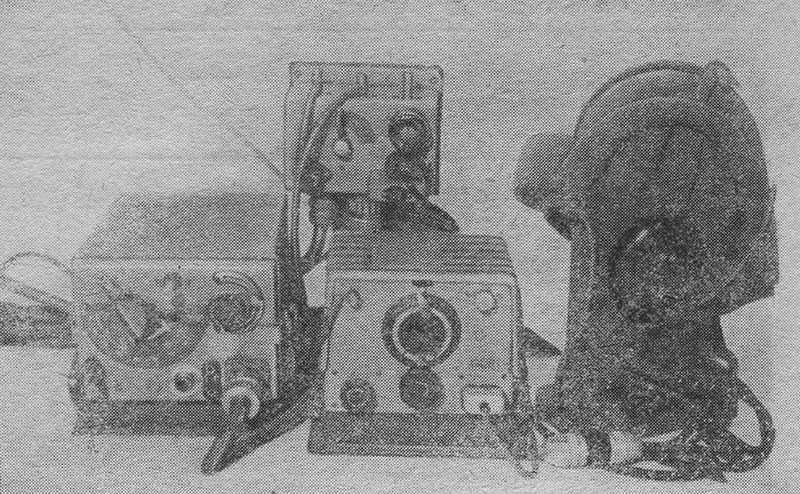

В комплекте гарнитуры шлемофона радиостанции 9-Р имелись телефоны типа ТА-2. Как они выглядели, продемонстрировать не могу. Вероятно, это как раз те самые телефоны с овальными алюминиевыми чашками.

Телефоны, применявшиеся в радиостанциях, обратите внимание на двухштырьковую вилку.
Судя по всему, такие телефоны могли применяться в абонентской сети ТПУ и в радиостанциях 71-ТК.

Вложение:
телефоны.jpg [ 65.97 КБ | Просмотров: 10448 ]

_________________
С уважением Евгений Дриг.
http://pogoni8.wix.com/pogoni


Вернуться к началу
 Профиль

СообщениеДобавлено: 25 ноя 2013, 01:16
Не в сети
Аватара пользователя

Зарегистрирован: 27 окт 2013, 13:16
Сообщения: 1826
С 1948 г. с радиостанциями типа 10-РК и 10-РТ стало использоваться ТПУ-47, принятое на вооружение в 1947 г. и обеспечившее значительное улучшение качества внешней и внутренней связи. В них использовались новые телефоны, усилители и ларингофоны.
Одновременно была усовершенствована и конструкция танкового шлемофона с применением танкового подшлемника. Однако после проведения испытаний на НИИБТ полигоне в декабре 1947 г. от подшлемника отказались.

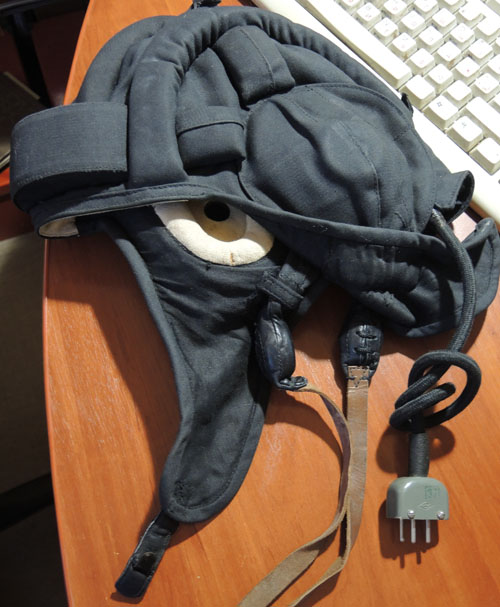

Танковый шлемофон и подшлемник из комплекта ТПУ-47

Вложение:
тпу47.jpg [ 22.42 КБ | Просмотров: 10445 ]


Судя по всему, вилка - трехштырьковая.

_________________
С уважением Евгений Дриг.
http://pogoni8.wix.com/pogoni


Вернуться к началу
 Профиль

СообщениеДобавлено: 25 ноя 2013, 21:52
Не в сети
Аватара пользователя

Зарегистрирован: 27 окт 2013, 13:16
Сообщения: 1826
По гарнитуре для ТПУ-47 информации особо нет.
Судя по всему, первоначально в ней была одна вилка - трехштырьковая, где штырьки расположены не "в одну линию".
У меня имеется несколько фотографий шлемофонов с подобной гарнитурой.

Хорошо видны алюминиевые чашки головных телефонов и аналогичная вилка.

Вложение:
171.jpg [ 64.47 КБ | Просмотров: 10438 ]

_________________
С уважением Евгений Дриг.
http://pogoni8.wix.com/pogoni


Вернуться к началу
 Профиль

СообщениеДобавлено: 25 ноя 2013, 22:27
Не в сети
Аватара пользователя

Зарегистрирован: 27 окт 2013, 13:16
Сообщения: 1826

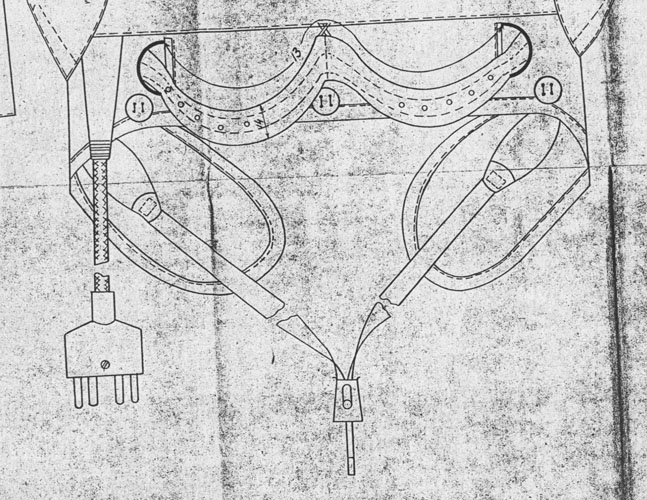

Хотя в ТУ № 1151 1952 г. на шлемофон ТШ-1 показана уже четырехштырьковая вилка. Причем в самом ТУ указано, что эта вилка не для розетки радиостанции или ТПУ, а для нагрудного переключателя.

Вилка ТШ-1 из ТУ

Вложение:
вилка ТШ1.jpg
вилка ТШ1.jpg [ 156.76 КБ | Просмотров: 10438 ]


Дата введения шлемофона ТШ-1 мне неизвестна. Явно это произошло не позднее 1951 г. По крайней мере, ТУ № 1151 1952 г. изданы взамен ТУ № 1151 - 51 г. Шлемофон предназначался для работы в комплекте с ТПУ-47 или танковой радиостанцией.
В комплект шлемофона ТШ-1 входили:
а) шлем летний или зимний;
б) высокоомные телефоны ТА-4 - 2 шт.;
в) Ларингофоны ЛА-5 - 2 шт.;
г) Телефонные заглушки в сборе - 2 шт.;
д) Шнур с вилкой на конце.

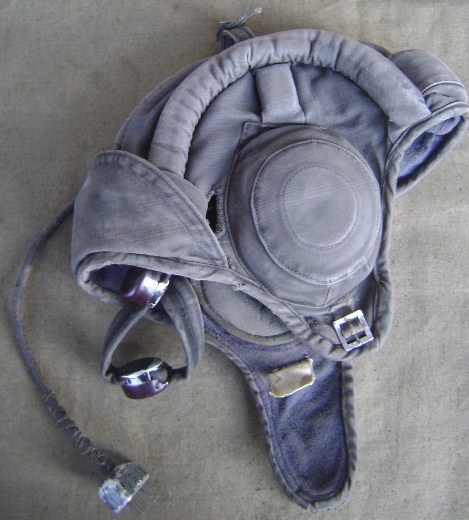

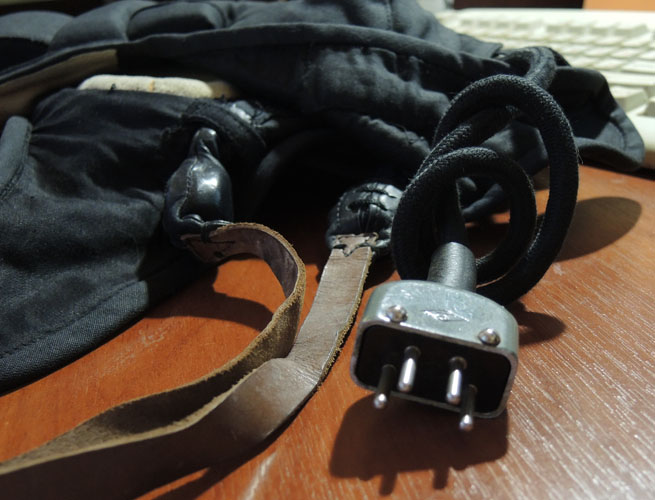

Вот шлемофон ТШ-1 из моей коллекции. Обратите внимание, вилка такая же как в ТУ - четырехштырьковая.

Вложение:
ТШ1_1.jpg [ 105.4 КБ | Просмотров: 10438 ]


Вложение:
ТШ1_2.jpg [ 102.03 КБ | Просмотров: 10438 ]


Некоторых из моих коллег считают, что ТШ-1 появился в связи с внедрением нового радиоборудования, например, заменой радиостанциями 10-РТ всех остальных на бронеобъектах на рубеже 40-50-х гг.
Честно говоря, не понимаю, причем тут радиооборудование. На фотографии шлема для ТПУ-47 несколькими постами выше хорошо видно, что телефоны для нового переговорного устройства спокойно себе размещены на шлеме обр.1937 г.
Более того, в шлемофоне используются головные телефоны, мало чем отличавшиеся по габаритам от тех, что использовались на радиостанциях 71-ТК.
А массивную овальную форму имели вовсе не телефоны, а резиновые телефонные заглушки!

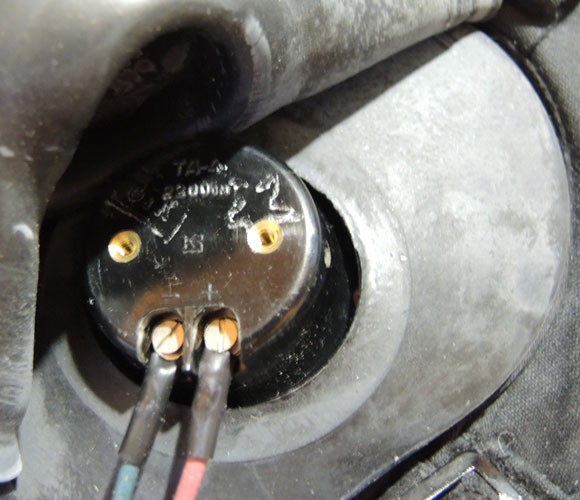

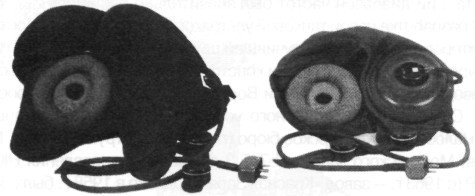

Телефон ТА-4 с поднятой верхней заглушкой.

Вложение:
ТА4.jpg [ 92.83 КБ | Просмотров: 10438 ]

_________________
С уважением Евгений Дриг.
http://pogoni8.wix.com/pogoni


Вернуться к началу
 Профиль

СообщениеДобавлено: 25 ноя 2013, 22:32
Не в сети
Аватара пользователя

Зарегистрирован: 27 окт 2013, 13:16
Сообщения: 1826
Тут судя по всему все-таки четырехштырьковая вилка в ТШ-1, хотя ракурс дает только три.

Вложение:
741.jpg [ 66.1 КБ | Просмотров: 10438 ]


Зимний шлемофон ТШ-1, с системой застегивания на два полухлястика.
Тоже четырехштырьковая вилка.

Вложение:
777.jpg [ 65.86 КБ | Просмотров: 10438 ]

_________________
С уважением Евгений Дриг.
http://pogoni8.wix.com/pogoni


Вернуться к началу
 Профиль

СообщениеДобавлено: 25 ноя 2013, 22:50
Не в сети
Аватара пользователя

Зарегистрирован: 27 окт 2013, 13:16
Сообщения: 1826
Вот собственно пока и все.
А дальше только вопросы.

Что вот это такое? Танковые шлемы обр.1937 г. модернизированы для головных телефонов с резиновыми заглушками, по типу ТШ-1? Вполне возможно, что таким образом пытались использовать оставшиеся запасы шлемов после введения новых технических условий (на ТШ-1). Или для использования на ТПУ-47.

Вложение:
173.jpg [ 101.66 КБ | Просмотров: 10438 ]


А вот такой оригинальный шлем из коллекции одного из участников форума. Овальные клапаны на телефонах - явно инородны данному шлемофону и пришиты позднее, как и вставлены ларингофоны.
Андрей, подскажи, там внутри зашиты резиновые заглушки вокруг круглых телефонов?

Вложение:
ст37.JPG [ 87.51 КБ | Просмотров: 10438 ]

_________________
С уважением Евгений Дриг.
http://pogoni8.wix.com/pogoni


Вернуться к началу
 Профиль

СообщениеДобавлено: 25 ноя 2013, 23:01
Не в сети
Аватара пользователя

Зарегистрирован: 27 окт 2013, 13:16
Сообщения: 1826
А вот тут, похоже другая модернизация. У бойца в руках четырехштырьковая вилка от ТПУ-47(?), но шлем обр.1937 г. с круглыми телефонами и стандартными клапанами!

Вложение:
745.jpg [ 75.72 КБ | Просмотров: 10437 ]

_________________
С уважением Евгений Дриг.
http://pogoni8.wix.com/pogoni


Вернуться к началу
 Профиль

СообщениеДобавлено: 25 ноя 2013, 23:03
Не в сети
Аватара пользователя

Зарегистрирован: 27 окт 2013, 13:16
Сообщения: 1826
Не понимаю, что вот это такое. Шлем явно обр.1937 г., однако вместо ушных клапанов для телефонов - какие-то странные квадратные конструкции. Непонятно даже, есть там что-то внутри полезное или это имитации для экономии времени и материала.

Вложение:
743.jpg [ 66.8 КБ | Просмотров: 10436 ]

_________________
С уважением Евгений Дриг.
http://pogoni8.wix.com/pogoni


Вернуться к началу
 Профиль

СообщениеДобавлено: 25 ноя 2013, 23:14
Не в сети
Аватара пользователя

Зарегистрирован: 27 окт 2013, 13:16
Сообщения: 1826

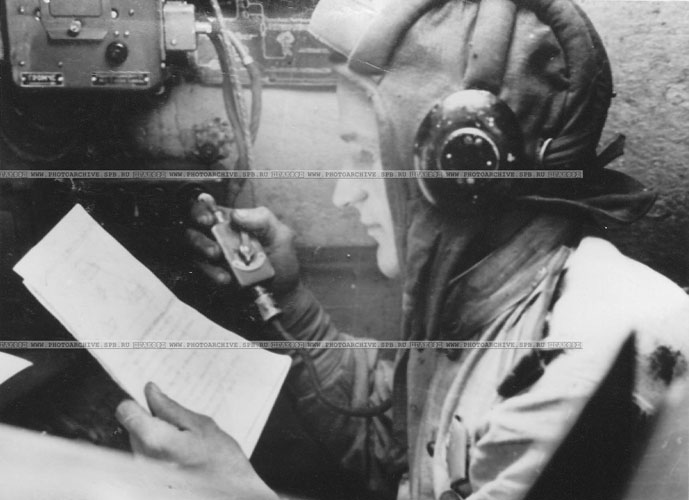

А что на этой фотографии? Я думаю, что старшина работает на радиостанции 10-Р через ТПУ-бис. В руке у него нагрудный переключатель.
Старшина Б.И.Бабушкин воевал на СУ-152 в 27-й гвардейской тбр, так что радиостанция 10-Р или ее модификация вполне уместны.

Вложение:
152.jpg [ 80.7 КБ | Просмотров: 10435 ]

_________________
С уважением Евгений Дриг.
http://pogoni8.wix.com/pogoni


Вернуться к началу
 Профиль

СообщениеДобавлено: 28 ноя 2013, 11:59
Не в сети
Аватара пользователя

Зарегистрирован: 05 ноя 2013, 10:48
Сообщения: 1663
tankjack писал(а):
Вот собственно пока и все.
А дальше только вопросы.

Что вот это такое? Танковые шлемы обр.1937 г. модернизированы для головных телефонов с резиновыми заглушками, по типу ТШ-1? Вполне возможно, что таким образом пытались использовать оставшиеся запасы шлемов после введения новых технических условий (на ТШ-1). Или для использования на ТПУ-47.

Вложение:


А вот такой оригинальный шлем из коллекции одного из участников форума. Овальные клапаны на телефонах - явно инородны данному шлемофону и пришиты позднее, как и вставлены ларингофоны.
Андрей, подскажи, там внутри зашиты резиновые заглушки вокруг круглых телефонов?

Вложение:

Да, зашиты.


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 58 ]  На страницу 1, 2, 3  След.

Часовой пояс: UTC + 4 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
cron
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
